工作機械テーマパーク工場とは? [MACHINE TOOLS THEMA PARK]

工作機械テーマパークとは?

弊社の工場には古い機種から最新機種、小型機種から大型機種、汎用機から量産仕様機、珍しい機種等々、様々な工作機械が工場内に同居しているため、まるで工作機械のテーマパークのようです。

弊社の設備紹介を「工作機械テーマパーク工場」と命名して紹介します。

研削・ホーニング、技術と設備 工作機械テーマパーク工場とは? [THEME PARK]

平らな物は限りなく平らに丸いものは限りなく丸くします。研削工場では温度管理を行い高精度の製品対応が可能です。

また、当社で加工上必要と判断した場合など加工基準を研磨するなどの対応を行っております。

ホーニング・センターレスグラインダーによりASYYとしての部品供給も対応しております。

PARK4-1 ホーニング盤

ワンパスホーニングは、ワーク内径にツールを1回通すだけで高精度研削が行なえる画期的な加工法です。専用の電着砥石に回転切り込み運動と微振動を同時に与えながら、上下に1往復することで、粗研削から仕上げホーニング、鏡面加工までが1台で可能です。

従来のホーニングに比べ、加工時間が圧倒的に短く、タクトタイムも一定なので、生産ラインの効率化と安定化が実現できます。

汎用機では職人の絶妙な感覚により1つずつ丁寧に仕上げ真円度、円筒度共に2μ~となります。

ホーニング盤
メーカー 機種名 サイズ 備考
倉敷 KIP-200 ~φ25 最大ストローク400 ワンパスホーニング 5台
      真円度・円筒度2μ〜
サンネン MBC-1804F φ2.5~60 砥石の長さによる 横型 汎用
サンネン ML-2000 φ2.5~60 砥石の長さによる 横型 汎用

※ 弊社にて所持している砥石による値で、機械能力とは異なります。

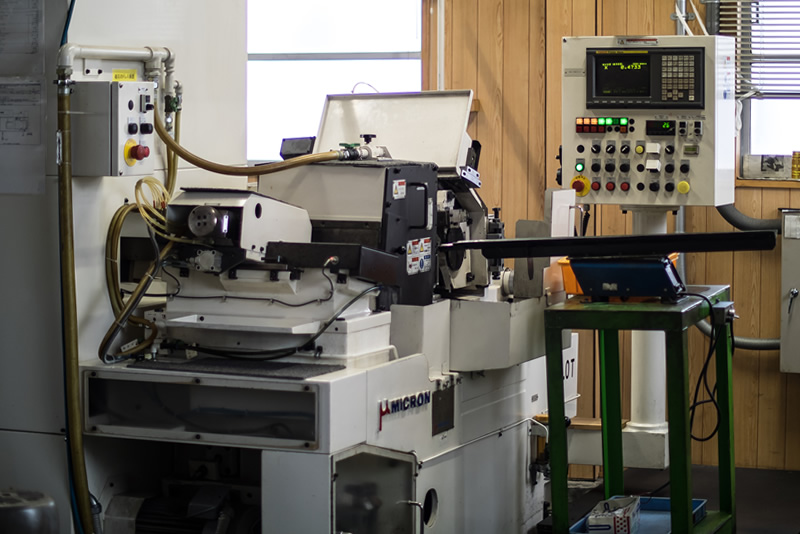

PARK4-2 センターレスグラインダー

円筒研削盤の一種ですが、製品を固定せずに加工できるため、固定が困難な小物、中空上の円筒部品加工が可能で、着脱不要のため量産品にも適しています。

センターレスグラインダー
メーカー 機種名 サイズ 備考
ミクロン MD60Ⅲ   NC
敷島 TC16 φ3~φ85 汎用
光陽   φ3~φ85 汎用
日進 GR-200 φ1.5~φ110 汎用

PARK4-3 平面研削盤

高精度な平面の仕上げ用というイメージが強いと思います。平研と言っても薄肉の場合には平面度を出すのは困難です。

当社では長年のノウハウにより薄肉品においてもご要望にお答えいたします。

平面研削盤
メーカー 機種名 テーブルサイズ 備考

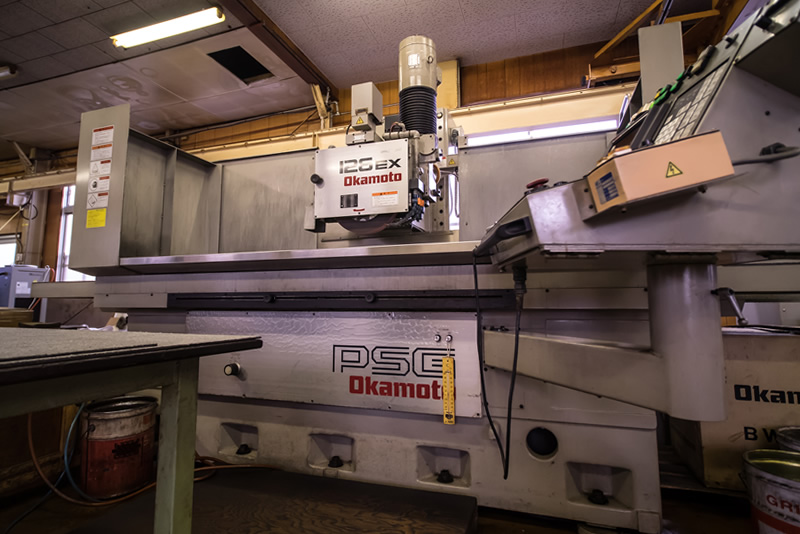

岡本 126EX 1200×600 NC
岡本 KSK-Z1 300×150 汎用
三条 HFS9 850×300 汎用

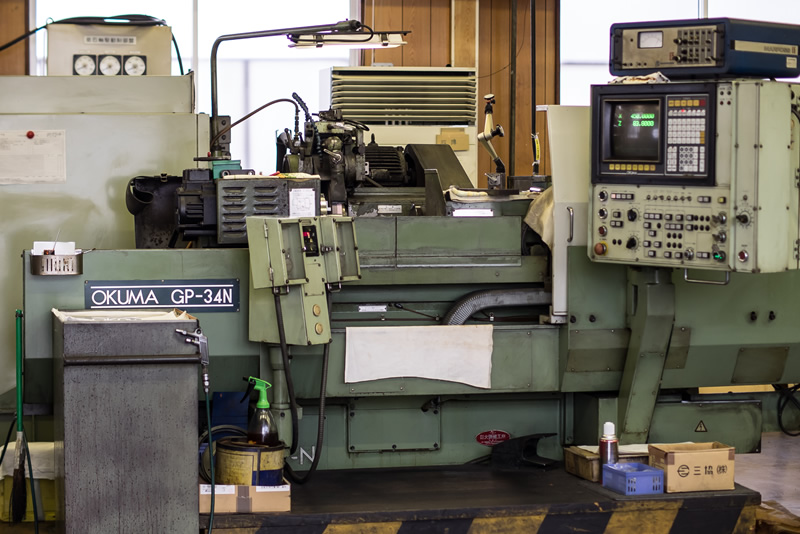

PARK4-3 円筒研削盤

NC機では外径だけではなく端面やテーパー形状を同時に自動運転で研磨が行えます。

また、治具作成によりクランクシャフトなどの偏芯加工にも対応しております。

円筒研削盤
メーカー 機種名 サイズ 備考
オークマ GP-34N φ300×250L程度 NC
オークマ GP-33 φ300×800L程度 汎用
ツガミ   φ50×100L程度 汎用

PARK4-5 内面研削盤

内面研削盤
少し重くて汎用ホーニング盤で加工しずらいような物を研削します。
メーカー 機種名 サイズ 備考
オークマ GI-5N φ50×80L程度 NC 2台
オークマ GI-20   汎用

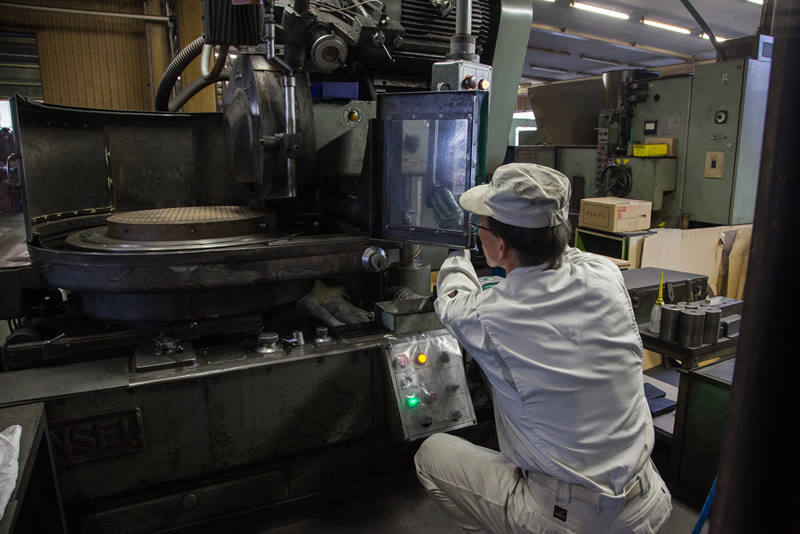

PARK4-6 ロータリー研削盤

平研の一種でリング形状の研磨に適しています。

また、テーブルに多数並べ同時に研磨することで製品の厚みを揃えることが可能です。

ロータリー研削盤
メーカー 機種名 サイズ 備考
三正 GK‐8型 φ800
三正 SS‐5F φ500
三正 SS‐4F φ400
東芝 KRTC‐ⅡA φ1100 バーチカル
ラップ盤
研磨で希望の平面、面粗さが得られなかった時に使用します。
メーカー 機種名 サイズ 備考
ツガミ   φ600 2台
